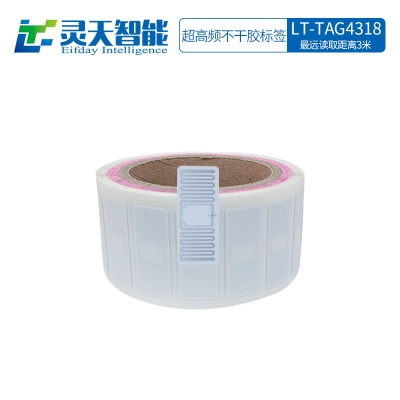

一起來了解一下RFID電子標簽的封裝工藝吧

　RFID射頻技術又稱rfid電子標簽技術、無線射頻識別，是一種通信技術，可通過無線電訊號識別特定目標并讀寫相關數據，而無需識別系統與特定目標之間建立機械或光學接觸。

   今天靈天智能帶大家簡單的了解一下rfid電子標簽封裝工藝。

　1、天線制造 。繞制天線基板印刷天線基板蝕刻天線基板。

　2、凸點的形成。 目前RFID標簽產品的特點是品種繁多，但并非每個品種的數量能形成規模 .因此，采用柔性化制作凸點技術具有成本低廉，封裝效率高，使用方便 ,靈活，工藝控制簡單，自動化程度高等特點。不僅可解決微電子工業中 可變加工批量、高密度、低成本封裝急需的難題，還未目前正蓬勃興起的 RFID標簽的柔性化生產提供條件。

　3、RFID芯片互連方法 。RFID標簽制造的主要目標之一是降低成本。為此，應盡可能減少工序，選 擇低成本材料，減少工藝時間。 倒裝芯片凸點與柔性基板焊盤互連可采用三種方式：各向同性導電膠(ICA )加底部填充，各項異性導電膠，不導電膠直接壓合釘 頭凸點的方法。采用ICA,優點是成本低，固化不需要加壓。操作工藝步驟繁瑣，難以降低 成本，通常固化時間長，難以提高生產速度。通常是實用低成本，快讀固化的ACF和ACA,具體做法是用普通漏版 印刷技術在天線基板焊盤相應位置涂刷一層ACA,利用倒裝芯片貼片機貼放 到對應位置，然后熱壓固化。 還有另一種鍵合方式是先制造RFID模板，然后將其與天線基板進行鉚接組裝。了解更多rfid資訊，請關注rfid電子標簽生產廠家靈天智能網站。drickfx.cn
